MANTENIMIENTO Y REPARACIÓN DE ESTRUCTURAS DE TABLESTACAS DE ACERO: GUÍA TÉCNICA DEL CUERPO DE INGENIEROS DEL EJÉRCITO DE EE.UU.
Aprende cómo evaluar, mantener y reparar estructuras de tablestacas de acero mediante procedimientos estandarizados
Esta guía técnica presenta un enfoque completo para inspeccionar, evaluar y realizar mantenimiento en estructuras de tablestacas de acero, destacando el uso del índice de condición estructural y funcional, junto con herramientas para análisis de costos y soluciones de reparación.
Introducción
Durante más de un siglo, el Cuerpo de Ingenieros del Ejército de EE.UU. (USACE) se centró en el diseño y construcción de infraestructuras civiles como esclusas y represas. Sin embargo, el enfoque ha cambiado hacia la conservación y rehabilitación de las estructuras existentes. Como parte del programa REMR (Repair, Evaluation, Maintenance, and Rehabilitation), se desarrolló una metodología rigurosa para el mantenimiento y reparación de estructuras de tablestacas de acero, que abordaremos a lo largo de este artículo técnico.
¿Por qué mantener tablestacas de acero?
Aunque no son componentes operativos directos, las tablestacas juegan un papel estructural clave en esclusas, muelles y represas. Una falla puede comprometer la operación de toda la instalación. Este programa provee una forma estandarizada para:
- Inspeccionar condiciones estructurales.
- Calcular un índice de condición.
- Generar planes de mantenimiento basados en costos y consecuencias.

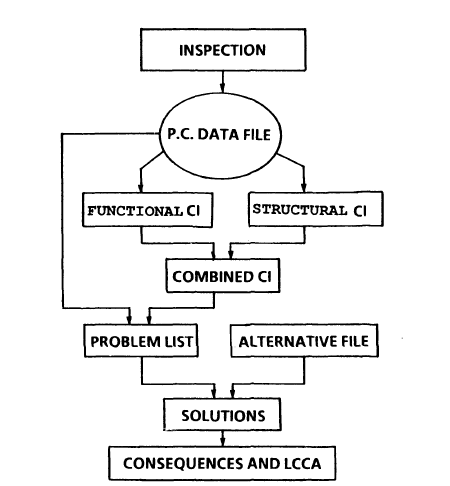

Proceso General: Del Diagnóstico a la Reparación
1. Inspección de Campo
El proceso comienza con una inspección sistemática en la que se recopilan datos visuales y físicos básicos, incluyendo:
- Información histórica del sitio.
- Datos estructurales como tipo de tablestaca, profundidad de hincado, materiales del terreno.
- Presencia de distreses como corrosión, desplazamientos o cavidades.
La inspección puede realizarse sin equipamiento sofisticado, utilizando herramientas como cinta métrica, plomada, cámara y nivel de burbuja.
2. Índice de Condición Estructural y Funcional (CI)
Se utiliza un sistema de índice de condición (CI) de 0 a 100, donde:
- 80-100: Buen estado.
- 50-79: Moderado, requiere monitoreo.
- 0-49: Mal estado, priorizar intervención.
El CI se divide en:
- Índice Estructural: Basado en análisis técnico de carga y seguridad.
- Índice Funcional: Basado en observación visual y juicio experto.
Ejemplo:
Una tablestaca con deformaciones visibles y corrosión severa podría tener un CI funcional de 45, aunque su índice estructural sea 70. El CI combinado sería 45, y se prioriza su reparación.

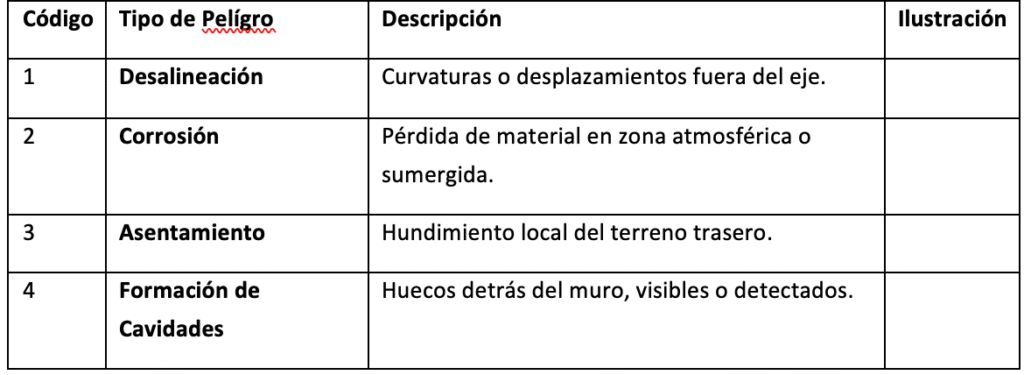

3. Tipos de Peligros Comunes
4. Análisis de Alternativas de Mantenimiento y Reparación
Tras el diagnóstico, el software asociado permite:
- Seleccionar soluciones por peligro detectado.
- Combinar varias soluciones en un plan de mantenimiento integral.
- Evaluar las consecuencias y beneficios de cada solución.
- Realizar un análisis de costos de ciclo de vida (LCCA).
Ejemplo:
Problema: Corrosión severa y separación de interlocks.
Alternativas:
- Reemplazo parcial de secciones (costoso pero definitivo).
- Revestimiento anticorrosivo (económico, corto plazo).
El software calcula:
- Costo anualizado.
- Impacto en el índice de condición.
- Tiempo de inactividad estimado.

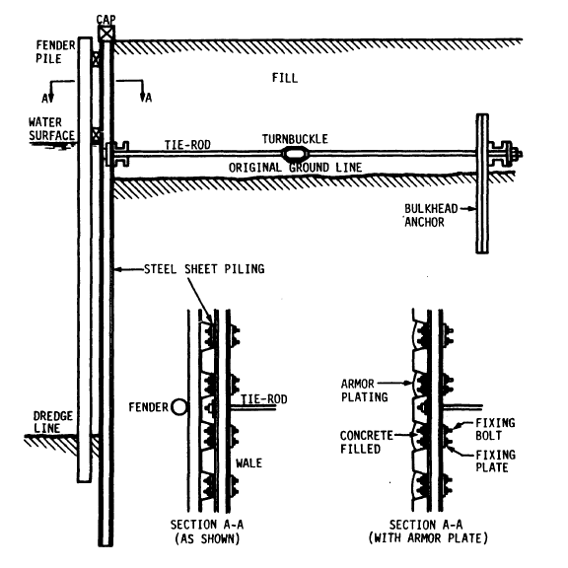

5. Identificación de Componentes Críticos
Cada estructura tiene elementos claves como:
- Tablestaca: Secciones Z, en arco o rectas.
- Wale o viga de conexión.
- Tirantes (tie-rods).
- Sistema de anclaje.
- Capuchón o protección superior.
6. Documentación Estándar de Inspección
El sistema REMR usa formularios estandarizados como:

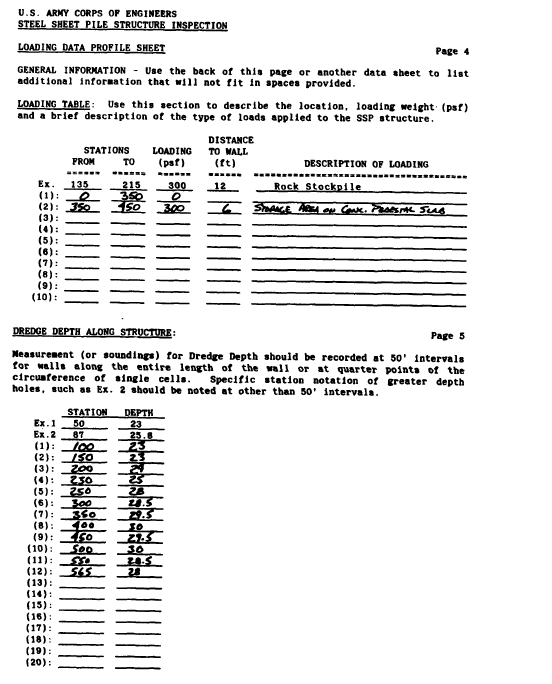

• Perfil de carga y profundidad de dragado

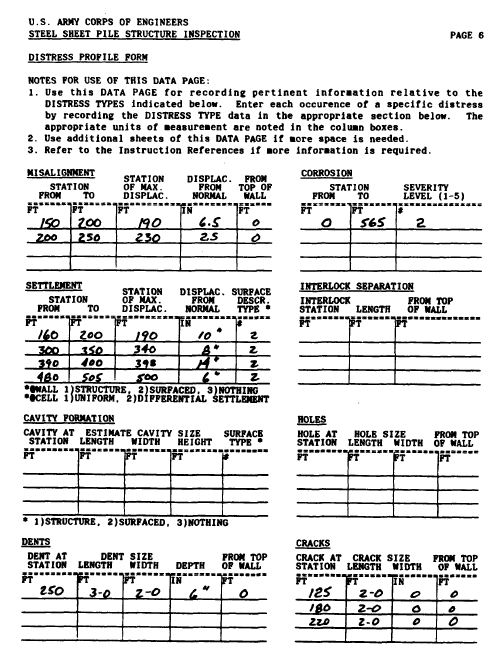

• Registro de peligros
7. Recomendaciones Finales
- Realizar inspecciones cada 3 a 5 años.
- Mantener una base de datos digital con todas las inspecciones y mantenimientos.
- Priorizar estructuras con CI menor a 50.
- Usar el software oficial del programa REMR para análisis integrados.
Referencias
- Greimann, L., & Stecker, J. (1990). Maintenance and Repair of Steel Sheet Pile Structures. U.S. Army Construction Engineering Research Laboratory. REMR-OM-9. Disponible en: https://apps.dtic.mil/sti/pdfs/ADA231916.pdf
By: Ph.D. Carolina Hernández Valerio
